¿Qué tan caliente es el punto de fusión de la tubería de plástico PVC?

Si alguna vez has intentado hacer pasar agua caliente por el tipo de tubería equivocado-o algo peor, acercaste demasiado una pistola de calor a unaracor de PVC-ya sabes que a este material no le gustan las altas temperaturas. Pero aquí es donde la cosa se pone complicada. Pregunte a diez ingenieros sobre el punto de fusión exacto de las tuberías de PVC y obtendrá diez respuestas diferentes. Eso no es exactamente porque alguien esté equivocado. Es porque el PVC no se derrite como lo hacen los cubitos de hielo.

Aprendí esto por las malas en 2019, cuando un amigo contratista me llamó presa del pánico. Su equipo había tendido accidentalmente algunas líneas de drenaje de PVC Schedule 40 demasiado cerca de un conducto de calefacción. No pasó nada catastrófico-todavía-pero las tuberías definitivamente se estaban deformando. Quería saber qué tan cerca habían estado de "derretirse". ¿La respuesta honesta? No estaban ni cerca de la temperatura de fusión real. Pero eso no significaba que las tuberías estuvieran bien.

Primero dejemos de lado las cuestiones técnicas. La tubería de PVC estándar-del tipo que usarías para drenaje-sistemas de ventilación de desechos-o suministro de agua fría-comienza a ablandarse alrededor de 75 a 80 grados (167 a 176 grados F). ¿Completamente derretido? Eso sucede en el rango de 160 grados a 210 grados (320 grados F a 410 grados F). Pero, sinceramente, si deja que sus tuberías se acerquen a los 160 grados, algo salió muy mal mucho antes de llegar a ese punto.

La cuestión es que el PVC es lo que los científicos llaman un polímero "amorfo". A diferencia de los metales que tienen puntos de fusión definidos y definidos-el agua se congela a 0 grados, el hierro se funde a 1538 grados, agradable y limpio-El PVC se ablanda gradualmente en un rango de temperaturas. Es más como mantequilla calentándose en una encimera que como hielo convirtiéndose en agua. Cuando alcanzas los 140 grados, no solo estás lidiando con el ablandamiento. Estás lidiando con la descomposición. El material comienza a descomponerse y a liberar gas cloruro de hidrógeno. Cosas desagradables. No lo respires.

Esto importa más de lo que la mayoría de la gente cree. El PVC rígido (a veces llamado uPVC o RPVC) y el PVC flexible se comportan de manera totalmente diferente bajo el calor. El material rígido-tu tubería de drenaje blanca estándar-se ubica más arriba en la escala de resistencia a la temperatura, con temperaturas utilizables de hasta aproximadamente 60 grados para un funcionamiento continuo. Empújelo más allá de los 65 grados y estará buscando problemas.

¿Pero PVC flexible? Eso tiene plastificantes mezclados. Esos plastificantes hacen que el material sea flexible y maleable, pero también reducen la tolerancia al calor. Algunos compuestos de PVC flexible comienzan a volverse blandos a temperaturas tan bajas como 50 grados. He visto fabricantes de tubos médicos especificar temperaturas máximas de sólo 40 grados para ciertos grados.

Nota rápida: si alguien intenta venderle "tubería de PVC de alta-temperatura" para líneas de agua caliente, sea escéptico. Lo que probablemente se refieren a CPVC-cloruro de polivinilo clorado-, que es un animal completamente diferente. El CPVC puede soportar temperaturas continuas de hasta 93 grados (200 grados F) y tiene un rango de fusión más cercano a 230-260 grados. Cuesta más, pero hay un código de motivo que lo permite para la distribución de agua caliente.

Esto es lo que nadie te dice cuando aprendes sobre los límites térmicos del PVC: el punto de fusión es casi irrelevante a efectos prácticos. Mucho antes de que tu tubería se convierta en un charco, pasa por una serie de transformaciones cada vez más malas.

Alrededor de los 60 grados, el PVC Schedule 40 comienza a perder una resistencia a la tracción significativa. La presión nominal cae. Una tubería clasificada para 280 psi a temperatura ambiente podría soportar solo 100 psi a temperaturas elevadas. A 70 grados, existe un grave riesgo de deformación bajo cualquier tipo de presión. Es posible que la tubería no se rompa de inmediato, pero espere unas semanas y verá abultamientos, hundimientos y tal vez fallas en las articulaciones.

Y aquí está la parte frustrante:-estos efectos son acumulativos. Haga funcionar su tubería a 50 grados durante meses y habrá acelerado el proceso de envejecimiento. El material se vuelve quebradizo. La resistencia al impacto cae. Lo que habría durado treinta años ahora podría resquebrajarse en quince. La mayoría de los fabricantes no le dirán esto directamente, pero si lee la letra pequeña de sus boletines técnicos, estará todo ahí.

Olvídese por un segundo de los puntos de fusión del laboratorio. En el campo, esto es lo que realmente causa problemas en las tuberías de PVC:

Descarga del calentador de agua.Los calentadores de tanque estándar producen agua a una temperatura de 49 a 60 grados (120 a 140 grados F). Eso está justo al borde de lo aceptable para el PVC. El código generalmente requiere que las primeras 18 pulgadas de tubería de un calentador de agua sean de metal o CPVC exactamente por esta razón. He visto a aficionados al bricolaje saltarse este paso. Siempre se arrepienten.

Instalaciones en ático en verano.Un ático mal ventilado en Phoenix o Houston puede alcanzar los 65 grados (150 grados F) en un mal día. Si sus líneas de drenaje de PVC pasan por allí, se cocinan lentamente cada verano. La tubería no se derretirá, pero envejecerá prematuramente. Algunas jurisdicciones ahora exigen blindaje o desvío por esta misma razón.

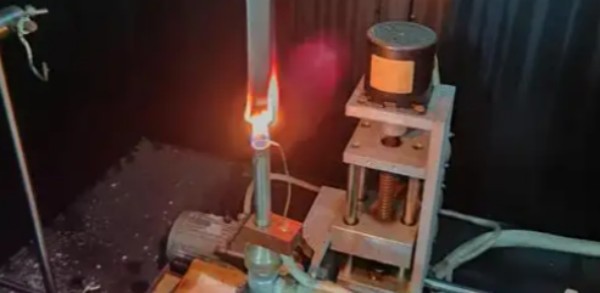

Proximidad del fuego.Éste es obvio pero vale la pena mencionarlo. El PVC se enciende alrededor de 391 grados y arde con un índice de oxígeno de aproximadamente 45, lo que significa que en realidad es bastante resistente a las llamas. Pero en un incendio estructural, eso es poco consuelo. El verdadero peligro es el cloro gaseoso que se libera durante la combustión.

Muy bien, me voy a poner un poco nerd aquí, pero esto es importante si realmente quieres entender por qué el PVC se comporta como lo hace.

La estructura molecular del PVC consta de largas cadenas de monómeros de cloruro de vinilo-básicamente unidades repetidas de carbono, hidrógeno y cloro. Cuando calientas estas cadenas, empiezan a vibrar más intensamente. Finalmente, los átomos de cloro comienzan a liberarse. Este proceso-llamado deshidrocloración-se inicia alrededor de 140-150 grados, muy por debajo de la temperatura real de fusión.

El cloro liberado se combina con hidrógeno para formar gas HCl. Cloruro de hidrógeno. Es corrosivo, daña los tejidos respiratorios y es la razón por la que nunca-jamás-quema PVC en un entorno no controlado. Los fabricantes de tuberías añaden estabilizadores de calor (generalmente compuestos de calcio-zinc o bario-zinc hoy en día, ya que los estabilizadores de plomo cayeron en desgracia) para retrasar esta descomposición, pero no pueden hacer mucho.

Esta es también la razón por la que el procesamiento de PVC en las fábricas requiere un control de temperatura tan preciso. Demasiado calor durante la extrusión y comienzas a degradar el material incluso antes de que se convierta en una tubería. La ventana entre "el material fluye adecuadamente" y "el material se destruye a sí mismo" es sorprendentemente estrecha. Alrededor de 20-30 grados, dependiendo de la formulación.

El PVC de mayor peso molecular resiste mejor el calor. Esa es la versión corta. Las cadenas de polímero más largas significan más entrelazamiento, más estabilidad térmica y un punto de reblandecimiento algo más alto. Pero-y aquí está la-contrapartida-el PVC de alto peso molecular es más difícil de procesar. No fluye tan fácilmente durante la fabricación. Por eso los fabricantes de tuberías equilibran estas propiedades. La tubería Schedule 80, que es más gruesa y generalmente está hecha para aplicaciones industriales, a menudo utiliza formulaciones ligeramente diferentes a las de Schedule 40. No siempre tiene un peso molecular más alto, pero a veces. Las especificaciones varían según el fabricante.

Si alguna vez desea verificar las propiedades térmicas, las pruebas estándar-de la industria son ASTM D648 para la temperatura de deflexión del calor y ASTM D1525 para el punto de reblandecimiento Vicat. La mayoría de las tuberías de PVC muestran una temperatura de ablandamiento Vicat de alrededor de 77-85 grados. La temperatura de deflexión del calor-medida con una carga estándar generalmente cae entre 57 y 82 grados.

Estas pruebas son importantes porque le brindan números objetivos y repetibles. Mucho más útil que el "punto de fusión" para fines de ingeniería. Cuando diseñas un sistema, quieres saber: ¿a qué temperatura este material comienza a fallar bajo carga? Ese es tu verdadero límite. No la temperatura donde se vuelve pegajosa.

La calorimetría diferencial de barrido (DSC) puede identificar las transiciones térmicas exactas si se realizan análisis de materiales, pero es más una herramienta de investigación que algo que se usaría en el campo.

A veces ayuda poner las cosas en perspectiva.

CPVC maneja hasta 93 grados continuamente. Se ablandará entre 115 y 125 grados y se derretirá por completo entre 230 y 260 grados. Aproximadamente 40-50 grados mejor que el PVC estándar en todos los ámbitos.

La tubería ABS (el material negro que se usa a menudo para las líneas de drenaje) se ablanda entre 88 y 102 grados. Ligeramente mejor resistencia al calor que el PVC, pero peor resistencia química.

PEX-el polietileno reticulado-flexible que se utiliza en la plomería moderna-tolera temperaturas de hasta 82 a 95 grados durante períodos breves, con clasificaciones continuas de alrededor de 60 grados. Similar al PVC, pero con mucha mejor resistencia a la congelación.

Al cobre, por supuesto, no le importan las temperaturas hasta que llega al territorio de soldadura (450 grados para uniones típicas). Pero el cobre cuesta cuatro veces más y requiere una instalación especializada. Hay una razón por la que el PVC domina el mercado a pesar de sus limitaciones térmicas.

No voy a hacer esto más complicado de lo necesario. Aquí está mi opinión práctica después de años de lidiar con estas cosas:

Hasta 40 grados (104 grados F):No hay problema. El PVC funciona según lo clasificado.

40-60 grados (104-140 grados F):Zona de precaución. La exposición-a corto plazo está bien. Reduzca los índices de presión entre un 20 y un 50 %. Consulta las especificaciones del fabricante.

60-75 grados (140-167 grados F):Territorio peligroso. Pérdida de fuerza significativa. Posible deformación bajo presión. Considere materiales alternativos.

Por encima de 75 grados (167 grados F):No. Simplemente no lo hagas. Utilice CPVC, cobre o algo clasificado para la aplicación.

140 grados y más:El material se está descomponiendo activamente. En este momento tienes problemas mayores que la selección de tuberías.

La pregunta "¿cuál es el punto de fusión de las tuberías de PVC?" Parece bastante simple. Pero como la mayoría de las cosas en ingeniería, la respuesta depende de lo que realmente necesitas saber. Si te preocupa que una tubería literalmente se derrita en un charco, relájate-eso requiere temperaturas superiores a 160 grados y tendrías problemas mucho mayores antes de llegar a ese punto. Si le preocupan los límites operativos seguros, son mucho más bajos. En algún lugar entre 40 y 60 grados para la mayoría de las aplicaciones, dependiendo de la presión y la duración.

La ciencia de los materiales es fascinante:-polímeros amorfos, deshidrocloración, distribuciones de peso molecular-pero al final del día, la mayoría de nosotros solo necesitamos saber si nuestras tuberías pueden realizar el trabajo. ¿Para agua fría y drenaje? El PVC es fantástico. Barato, duradero y fácil de trabajar. ¿Para agua caliente o entornos de alta-temperatura? Busque en otra parte.

Y si alguna vez se encuentra sosteniendo una pistola de calor cerca de un accesorio de PVC, recuerde: cuando puede ver el daño, las propiedades del material ya han cambiado de maneras que no puede ver. Trátelo con delicadeza. O cámbiese a CPVC y deje de preocuparse.

Eso es realmente todo lo que hay que hacer.
