Una encuesta de Rapra Technology encontró que el policarbonato representa aproximadamente el 1% del consumo mundial de resina en peso, pero contribuye entre el 10% y el 15% de los estudios de casos de fallas de campo documentados. La extrusión de policarbonato ofrece un rendimiento mecánico que la mayoría de los termoplásticos no pueden alcanzar, pero castiga todos los atajos en el secado, las herramientas, la exposición a productos químicos y la instalación. La brecha entre un proveedor que comprende estos modos de falla y uno que simplemente funde resina a través de un troquel determina si su pieza dura quince años o se agrieta en su primer verano.
Lo que sigue cubre aplicaciones, parámetros de procesamiento y los modos de falla que omiten las hojas de datos. Los datos técnicos provienen de dos fuentes: referencias publicadas (citadas cuando se usan) y registros de producción de nuestras propias líneas de PC en Dachang, donde hemos estado procesando perfiles de policarbonato extruido desde 1998. Distinguimos entre los dos en todo momento.
Extrusión de perfiles de PC versus moldeo por inyección: cuando la elección del proceso por sí sola reduce el costo unitario en un tercio
Si su pieza tiene una sección transversal-continua (tubos, canales, cubiertas de difusores, perfiles estructurales), las herramientas de extrusión generalmente cuestan entre un 60% y un 80% menos que un molde de inyección comparable, sin restricciones de tamaño-de cavidad en la longitud de la pieza. Para una comparación detallada de costos y procesos, consulte nuestraAnálisis de extrusión vs moldeo por inyección..
Esa ventaja se revierte en el momento en que la geometría se vuelve tridimensional. El moldeo por inyección maneja salientes, ajustes a presión y espesores de pared variables en una sola toma. La zona gris se encuentra con piezas que son en su mayoría lineales pero que necesitan características localizadas: orificios de montaje, tapas de extremo, clips integrados.
Estudio de caso: Proyecto de iluminación europeo
Un proyecto reciente ilustra el patrón. Un fabricante europeo de iluminación estaba moldeando-por inyección un soporte de canal para PC a 0,85 € por pieza con una inversión en molde de 32 000 €. Propusimos extruir el mismo perfil con post-mecanizado para los orificios de montaje. Coste del troquel: 7.500 €. Coste unitario al mismo volumen anual: 0,55€, una reducción del 35%. La decisión tomó tres meses, no porque los aspectos económicos no estuvieran claros, sino porque el equipo de ingeniería interno del cliente no tenía a nadie con experiencia en procesos de extrusión para validar la propuesta.
Si su pieza es mayoritariamente lineal y su volumen anual supera unos pocos miles de unidades, solicite cotizaciones de moldeo por inyección y extrusión al principio del ciclo de diseño. En iluminación, dispositivos médicos y aplicaciones eléctricas industriales, hemos visto repetirse la misma brecha de costos. Para obtener un recorrido más amplio sobre los tipos de perfiles y las restricciones de diseño, consulte nuestra guía sobreperfiles de plástico personalizadoscubriendo opciones de PC, PVC, ABS y PMMA.
Donde los perfiles de PC extruidos ganan en el proceso, no solo en el material
Listar "construcción, automoción, electrónica" no le dice nada útil a un ingeniero de adquisiciones. La mejor pregunta: ¿en qué aplicaciones el proceso de extrusión en sí crea una ventaja que el moldeo por inyección o la fundición no pueden replicar?
Difusores de iluminación LED
Una cubierta difusora de PC para luminarias LED lineales requiere tolerancias ópticas estrictas: transmisión de luz superior al 85 % (medida según ASTM D1003), neblina controlada para una difusión uniforme. Los ejecutamos en nuestroLíneas de cubierta de lámpara de PC de alto impacto-de 46 mm de alto.
Acristalamiento arquitectónico
Las láminas de PC de paredes múltiples ofrecen una resistencia térmica de entre R-1,5 y R-1,6. Los paneles sólidos pesan aproximadamente 7,2 kg/m² y ofrecen una resistencia al impacto de vidrio flotado 250x. Verpropiedades del material del panel del techo.
Películas de precisión para ventilación médica y automotriz.representan una frontera emergente. La línea Makrofol TF de Covestro demostró que la película de PC extruida ahora puede alcanzar un espesor de 15 μm para membranas grabadas en pista-utilizadas en diagnóstico y ventilación de automóviles, reemplazando procesos previamente restringidos a la tecnología de película fundida con solvente-.
Aislamiento de barras y perfiles de canal de cables.completan el segmento de alto-valor. Producimos cubiertas de barras colectoras de PC para dos fabricantes de equipos originales (OEM) de aparamenta eléctrica en el sudeste asiático.co-extrusión de PC+ABS en las interfaces de conexióndonde la resistencia al impacto es más importante. El requisito de clasificación de llama en estas piezas es UL 94 V-0, logrado con grados Covestro Makrolon FR en espesores de pared de hasta 1,2 mm. Los grados de PC estándar sin relleno generalmente requieren 1,5 mm o más para pasar V-0, por lo que la selección del grado aquí determina directamente si el perfil cumple con las especificaciones o no.
Secado de resina de PC antes de la extrusión: por qué el 0,02% es una puerta dura, no una guía
La humedad en la resina de policarbonato provoca una escisión irreversible de la cadena hidrolítica durante el procesamiento de la masa fundida. Una vez que el peso molecular disminuye, ningún post-procesamiento recupera el material.
Los parámetros de referencia: la resina debe alcanzar un contenido de humedad inferior o igual al 0,02%, secarse a 120 grados durante un mínimo de 2 a 4 horas en un secador desecante con un punto de rocío de -18 grados o menos. Esos números provienen de guías de procesamiento publicadas.
Información sobre la producción de Dachang (Dongguan)
Lo que no aparece en las guías de procesamiento es cómo cambian con las condiciones reales. En nuestras instalaciones de Dongguan, la humedad ambiental en verano supera regularmente el 80 % de humedad relativa. En esas condiciones, nuestro ciclo de secado validado para Makrolon 2858 dura un 40 % más que el mínimo de la hoja de datos (más cerca de 3,5 horas en una línea de un solo-tornillo de 65 mm) y volvemos a verificar la humedad con la titulación Karl Fischer antes de que cualquier lote ingrese al extrusor.
La resina seca expuesta a una humedad ambiental elevada puede re-reabsorber la humedad hasta un 0,5 % en tres o cuatro horas, cantidad suficiente para producir burbujas visibles. La solución fue de procedimiento: el material seco ahora se transfiere a tolvas selladas inmediatamente, con un tiempo máximo de retención de 90 minutos antes de que sea necesario volver a-realizar la prueba.
Una nota de diagnóstico de la División de Extrusión de SPE: si las burbujas aparecen distribuidas uniformemente a lo largo de la red en lugar de migrar a los bordes, la causa principal puede no ser la humedad, sino bolitas huecas que atrapan aire en un barril sin ventilación. Diagnosticar erróneamente esto como un problema de secado conduce a un secado excesivo, lo que degrada la resina en la dirección opuesta.
Control de temperatura de fusión para perfiles de PC: la ventana de 5 a 8 grados que cambia con cada lote de resina
En nuestra línea de tornillo único-de 65 mm que ejecuta Makrolon 2858, la ventana de procesamiento donde ni la textura de la superficie ondulada ni las líneas de flujo visibles están simultáneamente ausentes tiene aproximadamente 6 grados de ancho, entre 274 grados y 280 grados en el troquel. Caiga por debajo de 274 grados y aparecerán líneas de flujo. Si se superan los 280 grados, la superficie desarrollará un patrón ondulado visible.
Esa ventana no está arreglada. Cuando cambiamos a SABIC Lexan 141R, el rango utilizable aumenta aproximadamente 8 grados. Cuando la temperatura ambiente del taller aumenta por encima de los 30 grados en verano, la ventana efectiva se comprime entre 1 y 2 grados porque el enfriamiento del barril se vuelve menos eficiente. El desgaste del tornillo agrava el problema: después de aproximadamente 18 meses de procesamiento continuo, la sección de medición de nuestro tornillo mostró suficiente desgaste como para cambiar el perfil de calor de corte, lo que requirió una reducción de temperatura de 3 grados para mantener la misma calidad de la masa fundida.
Geometría del tornilloimporta más para PC que para la mayoría de las resinas comerciales. Atornillo dosificador de transición-doble con una relación de compresión de 2,5:1 a 3:1Maneja la alta viscosidad del fundido sin generar calor de corte excesivo. Para una máquina de 50 mm (2 pulgadas), la profundidad de la sección de medición se sitúa cerca de 3,8 mm (0,150 pulgadas) con una profundidad de alimentación de alrededor de 15,2 mm (0,600 pulgadas). Si se realiza una compresión incorrecta, el troquel se muere de hambre, lo que produce un espesor de pared inconsistente, o se corta demasiado la masa fundida, lo que degrada el peso molecular antes de que la resina salga del labio del troquel.
Capas de protección UV co-extruidasson estándar paracualquier producto-calificado para exteriores. Esa capa protectora suele tener entre 50 y 80 μm y está unida por un solo lado. Marcamos el lado UV en cada hoja que producimos. A pesar de esto, todavía recibimos consultas sobre la garantía de instaladores que montaron paneles con la capa UV hacia adentro, lo que garantiza un color amarillento visible dentro de dos o tres años. Si especifica PC extruido para uso en exteriores, confirme el protocolo de marcado del lado UV con su proveedor y comuníqueselo explícitamente a su equipo de instalación.
Agrietamiento por estrés ambiental en policarbonato: el modo de falla que se produce después de la aprobación del control de calidad-
El agrietamiento por tensión ambiental (ESC) requiere dos condiciones simultáneas: tensión mecánica y contacto con un agente químico agresivo. Ninguno de los dos por sí solo causa el fracaso. Un panel de PC sometido a una carga de flexión se mantiene indefinidamente en aire limpio. Ese mismo panel que se limpia con alcohol isopropílico durante la instalación puede desarrollar grietas visibles en cuestión de minutos.
Nos encontramos con esto en un lote de cubiertas protectoras de PC extruidas enviadas a un cliente de ensamblaje de productos electrónicos en Alemania. Todas las unidades pasaron nuestro control de calidad saliente: controles dimensionales, pruebas de impacto y claridad óptica. Tres semanas después de la instalación, el cliente informó grietas finas en aproximadamente el 15% de las piezas. El análisis de la causa raíz tomó seis semanas. La respuesta: el protocolo de limpieza del cliente incluía un desengrasante-a base de solvente que contenía 2% de metiletilcetona (MEK), y la tensión residual del ajuste a presión-de las cubiertas en las carcasas de aluminio inició una fractura frágil en las características de ajuste rápido-.
La resolución confirmó el diagnóstico. El cliente cambió a un agente de limpieza no-solvente aprobado, volvió a-probar el inventario restante después de un recocido para aliviar tensiones de 48-horas a 125 grados y todas las unidades pasaron. Ese cliente ha seguido haciéndonos pedidos durante cuatro años desde entonces, y el protocolo de limpieza de reemplazo se ha mantenido sin recurrencias de ESC.
Recomendación crucial:
Desde ese incidente, nuestro proceso de solicitud de cotización incluye un campo obligatorio: "Especifique todos los productos químicos que entrarán en contacto con la pieza durante la fabricación, instalación y{0}}servicio de uso final". En los dos años transcurridos desde entonces, esta pregunta interceptó el riesgo ESC en al menos dos nuevos proyectos.
La lista negra química para PC incluyeLimpiadores a base de MEK, acetona, tolueno, amoníaco-y la mayoría de los disolventes aromáticos.. Un caso de falla bien-documentado en los círculos de ingeniería de materiales: postes delineadores de carreteras de PC de alto-peso molecular-que pasaron todas las pruebas de impacto de fábrica y luego se rompieron en el campo. La causa principal se remonta a una tinta de sello MEK-con fecha-aplicada durante la producción. Las grietas siempre se originaron en la ubicación de la marca de tinta.
Si su aplicación involucra piezas de PC en contacto con adhesivos, selladores o agentes de limpieza, solicite datos de compatibilidad química a su proveedor antes de comprometerse con la producción. Mantenemos una base de datos de compatibilidad interna que cubre 60+ productos químicos industriales probados con nuestros grados de perfil y podemos realizar pruebas de exposición a pedido.Póngase en contacto con nuestro equipo de ingenieríacon los detalles de su solicitud.
Instalación de paneles de policarbonato extruido: matemáticas de expansión térmica que evitan reclamaciones de garantía
El coeficiente de expansión térmica lineal del policarbonato es de aproximadamente 0,065 mm/m/grado (según ASTM E831), aproximadamente seis veces el del acero y ocho veces el del vidrio. Un panel de 2 metros expuesto a un cambio de temperatura estacional de 55 grados crecerá o se encogerá aproximadamente 7,15 mm.
Atorníllelo a través de los orificios perforados con el diámetro exacto del tornillo y el panel no tendrá dónde moverse. El resultado: concentración de tensiones en cada punto de fijación, lo que provoca grietas radiales que parecen un defecto de fabricación pero que son puramente un error de instalación.
La fórmula de expansión
ΔL = L × × ΔT
L: Longitud del panel en metros
: 0,065 mm/m/grado
ΔT: Diferencial máximo de temperatura estacional

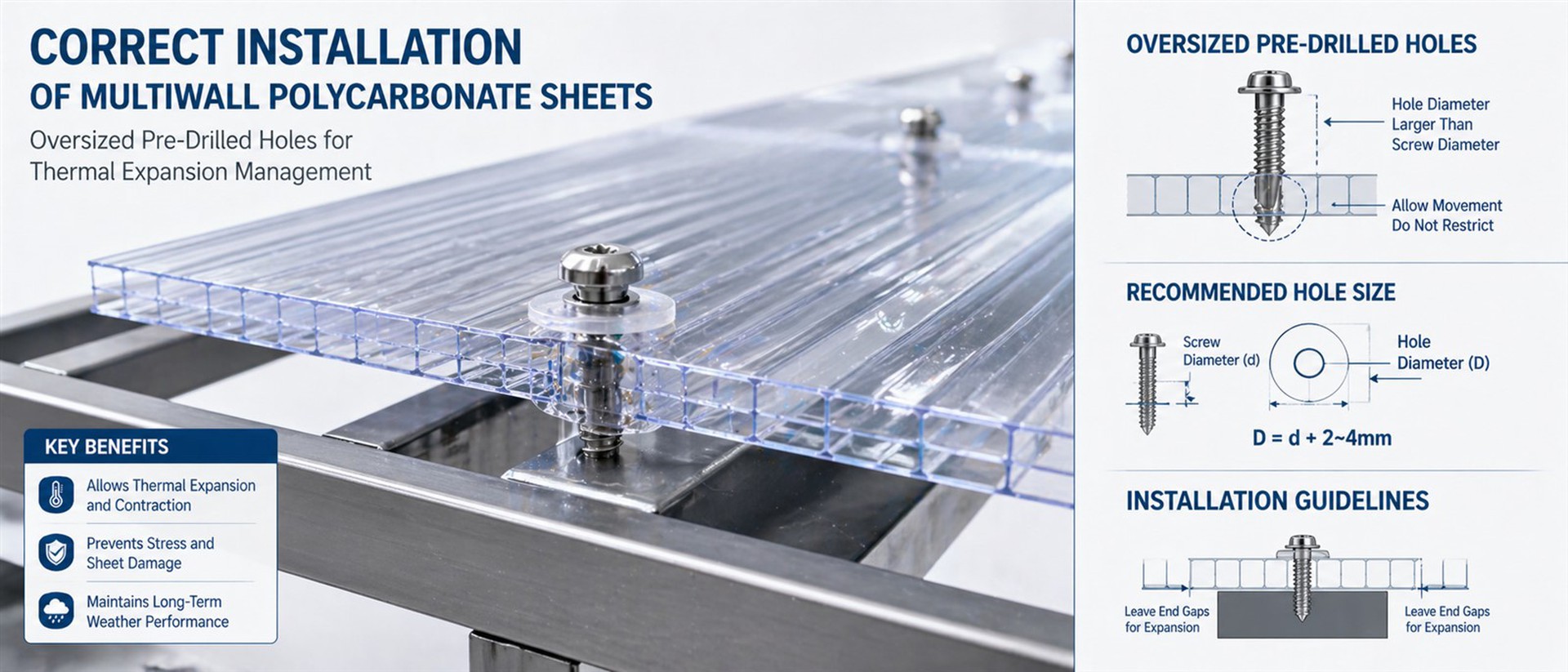

La solución: taladre previamente-todos los orificios de los sujetadores entre 2 y 3 mm más grandes que el vástago del tornillo, use arandelas con juntas de EPDM-y nunca apriete los sujetadores hasta su máxima compresión. Para paneles de más de 1,5 metros de largo, los orificios ranurados en al menos un extremo se adaptan mejor a la expansión longitudinal que los orificios redondos de gran tamaño.
Si necesita una recomendación de espaciado de orificios pre-perforados previamente para sus dimensiones específicas, nuestro equipo técnico puede calcularla a partir de sus dibujos.
Cómo evaluar un proveedor de extrusión de PC personalizado: preguntas que debe incluir su solicitud de presupuesto
Una rápida comparación-a nivel de material con el acrílico: la PC es entre un 30 % y un 40 % más cara por kilogramo, pero ofrece aproximadamente 250 veces la resistencia al impacto del vidrio frente a las 17 veces del acrílico (ambas cifras se citan ampliamente en fuentes de la industria, incluidos los datos de impacto de A&C Plastics y ASTM Izod). En aplicaciones donde la falla del panel conlleva costos de seguridad o tiempo de inactividad, la economía del ciclo de vida casi siempre favorece al policarbonato. Para una comparación completa de doce-propiedades, consulte nuestraguía de acrílico vs policarbonato.
Al evaluar proveedores para perfiles de PC personalizados, las preguntas que predicen la calidad van más allá del precio por metro:
¿El proveedor verifica el contenido de humedad de la resina antes de cada ejecución o simplemente confía en el temporizador de la secadora?
¿Pueden proporcionar orientación sobre compatibilidad química para sus productos químicos de uso final-específicos?
¿Co-extruyen protección UV en-línea o la subcontratan como revestimiento secundario?
¿Cuál es su tolerancia de espesor de pared en perfiles de grado óptico-? (Si no pueden responder con un número, eso le indica lo que necesita saber).
¿Ejecutarán un lote piloto con las tolerancias requeridas antes de comprometerse con las herramientas de producción completa?
Precisión
Tolerancia del perfil:±0,05 mm de espesor de pared paraDifusores de PC de grado óptico-; ±0,10 mm para perfiles estructurales
Pruebas internas-:Verificación de humedad Karl Fischer, transmisión de luz según ASTM D1003, índice de amarillez después del envejecimiento QUV
Materiales
Resinas:Covestro Makrolon, SABIC Lexan, LG Chem Infino, Chi Mei Wonderlite
Avanzado:Capa protectora UV de co-extrusión, PC+ABS, tri-extrusión
Plazos
Plazo de entrega de matrices personalizadas:72 horas (estándar) / 15-20 días laborables (óptico)
Producción:7 a 12 días laborables dependiendo del volumen
Cumplimiento
Certificaciones:ISO 9001, compatible con RoHS, registrado en REACH
Cantidad mínima de pedido:1.000 metros (estándar) / 500 metros (personalizado)
Si tu proyecto involucraDifusores ópticos de calidad LED-, tubos estructurales o perfiles de materiales múltiples co-extruidos-, envíenos sus dibujos y detalles del entorno químico. Confirmaremos la selección de materiales, la viabilidad del procesamiento y los plazos de entrega realistas antes de cotizar.
Preguntas frecuentes
P: ¿Es necesario secar el policarbonato antes de la extrusión?
R: Sí. La resina de PC debe alcanzar un contenido de humedad inferior o igual al 0,02% antes del procesamiento, o el material sufrirá una degradación molecular permanente. Las condiciones estándar son 120 grados durante 2 a 4 horas en un secador desecante, pero el tiempo real del ciclo depende de la humedad ambiental y del lote de resina. Nuestras instalaciones extienden el tiempo de secado hasta en un 40% durante los meses de alta-humedad. Los detalles de diagnóstico para distinguir los defectos de humedad de las burbujas de aire atrapadas-se tratan en la sección de secado anterior.
P: ¿Qué causa las grietas en las piezas de policarbonato extruido después de la instalación?
R: La mayoría de las grietas posteriores-a la instalación se deben a una de dos causas: grietas por tensión ambiental provocadas por el contacto químico bajo carga mecánica o tensión de expansión térmica causada por orificios de sujetadores de tamaño insuficiente. Tanto los mecanismos de falla como sus métodos de prevención se detallan en las secciones ESC e instalación.
P: ¿Es la extrusión de policarbonato más rentable-que el moldeo por inyección?
R: Para piezas con una sección transversal-continua, las herramientas de matriz de extrusión funcionan entre un 60% y un 80% más bajas que los moldes de inyección y eliminan las restricciones de longitud. Por encima de unos pocos miles de unidades anuales, los perfiles extruidos con pos-mecanizado pueden reducir el coste por-pieza entre un 30% y un 40% en comparación con el moldeo por inyección. El marco de decisión, incluido dónde sigue ganando el moldeo por inyección, se analiza en la sección de comparación de procesos al principio de este artículo.
P: ¿Qué temperatura se utiliza para extruir perfiles de policarbonato?
R: Las temperaturas del extremo-de la matriz normalmente caen en el rango de 260 a 290 grados, pero la ventana utilizable donde no hay defectos superficiales puede ser tan estrecha como de 5 a 8 grados para un grado de resina y una configuración de máquina determinados. Las temperaturas de la zona del barril se establecen progresivamente y el perfil óptimo cambia según el lote de resina, las condiciones ambientales y el desgaste del tornillo. Los datos de temperatura específicos del grado-de nuestras líneas de producción se tratan en la sección anterior sobre temperatura de fusión.
P: ¿Cómo puedo evitar que los paneles de policarbonato para exteriores se pongan amarillentos?
R: Asegúrese de que sus paneles tengan una capa protectora co-extruida-estabilizada contra los rayos UV (normalmente de 50 a 80 μm) y confirme que el lado UV mire hacia afuera durante la instalación. Sin protección UV, la PC estándar comienza a mostrar un color amarillento visible dentro de 2 a 3 años de exposición al aire libre. Siempre verifique si hay marcas del lado UV-en la película protectora o en el borde del panel antes de la instalación.
